RGV载重参数如何选择才更合理？重载RGV选型与工程计算指南

在大量自动化物流项目中，RGV（轨道式搬运车）后期出现故障、效率下降甚至系统改造，很多时候并不是设备质量问题，而是前期参数选型阶段对“载重”的理解过于简单。

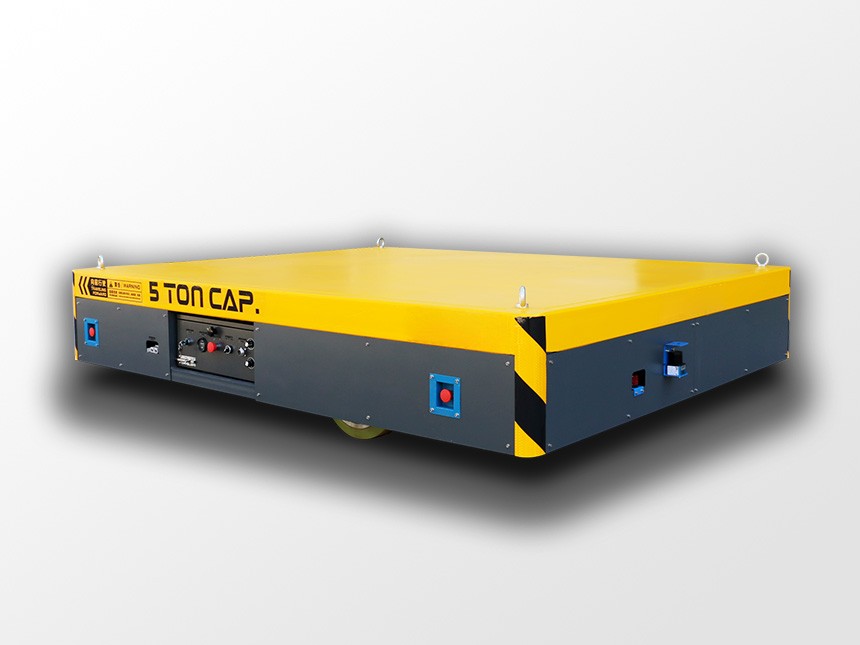

不少项目在立项初期，往往只按照“工件重量=RGV额定载重”进行配置。例如工件重量为5T，就直接选择5T RGV。但真正进入工业现场后，设备长期高频启停、偏载运行、惯性冲击、夹具附加重量、连续调度节拍等因素，会让实际动态载荷远高于理论值。很多企业在项目投产3~6个月后，才开始出现减速机温升异常、轨道磨损加剧、车轮开裂、定位精度下降等问题。

尤其是在新能源汽车、电池PACK、钢铁冶金以及重型装备制造行业，RGV已经不再只是简单的“搬运车”，而是整个自动化系统中的核心物流节点。载重参数一旦配置不合理，不仅会影响设备寿命，还会直接影响整线节拍与生产稳定性。

从实际工程经验来看，真正合理的RGV载重参数，并不是简单放大余量，而是需要结合动态负载、运行频率、加减速曲线、轨道结构、供电方式以及现场调度逻辑进行系统化计算。

RGV参数选型为什么不能只看载重？

很多客户第一次做RGV项目时，都会认为“载重越大越安全”。但在真实工业项目中，过度放大载重参数，往往同样会带来大量问题。

某汽车焊装车间曾使用8T RGV搬运大型焊装夹具。由于项目组担心后期扩产，直接按照15T标准配置整套驱动系统。虽然理论上安全余量充足，但设备实际运行后，由于车体惯量明显增加，加减速时间被迫拉长，导致整线节拍下降约18%。后期为了恢复生产节拍，只能重新优化伺服参数与制动曲线。

这类问题在重载RGV项目中非常常见。

因为RGV真正需要计算的，并不是“静态重量”，而是动态运行状态下的综合载荷。

例如：

在某新能源PACK车间中，前期仅按照3T模组重量选择RGV。但后续增加自动夹紧机构后，实际总重量达到4.2T，同时由于运行节拍提升至45秒/次，设备每天运行超过3000次。投产不到半年后，驱动轮轴承开始频繁损坏。

后续项目组重新核算动态载荷后发现：

实际动态负载已经接近初始设计值的1.6倍。

最终通过以下方式完成优化：

• 驱动电机功率由3kW升级至5.5kW

• 减速机安全系数提高至2.2

• 加速度曲线重新调整

• 运行最高速度下降15%

改造完成后，设备连续运行稳定性明显提升，后续两年内未再出现轴承异常。

这也是为什么成熟的RGV项目，通常都会单独进行动态载荷分析，而不是直接套用标准型号。

RGV核心参数如何合理计算？

载重参数如何计算才更合理？

在工业现场中，RGV载重计算通常需要遵循：

实际总重量 × 动态系数 × 安全系数

其中动态系数往往是最容易被忽视的部分。

一般情况下：

F=m*a

当RGV高速启停时，惯性冲击会显著增加车轮、轨道以及减速机负载。

不同工况下推荐动态系数如下：

某钢铁行业钢卷搬运项目中，单卷重量约20T，前期设计仅按照25T额定载重配置。由于现场频繁急停，同时存在钢卷偏载工况，投产后轨道局部出现明显压痕。

后续重新分析发现：

实际轮压峰值已超过轨道设计值约28%。

最终通过增加轮组数量、降低加速度以及优化缓冲结构后，轨道寿命提升接近50%。

速度参数如何匹配载重？

很多项目误以为：

“速度越快，效率越高。”

但在重载RGV项目中，速度提升会指数级增加制动距离与惯性冲击。

例如：

Ek = 1/2 × m × v²

速度提升后，动能会快速增加。

某模具搬运项目中，RGV载重达到12T，为了提高物流效率，将运行速度由45m/min提高至70m/min。结果设备在工位停靠时出现明显过冲，定位偏差最高达到±8mm。

后续通过：

• 降低最高速度

• 分段减速

• 增加伺服预减速控制

• 优化编码器反馈参数

最终将定位精度稳定控制在±2mm以内。

不同载重对应推荐速度如下：

定位精度为什么会影响载重系统？

很多客户认为定位精度只是控制系统问题，但实际上载重越大，惯性越大，定位难度也越高。

在新能源锂电行业中，大量PACK对接要求控制在±1~2mm以内。如果载重参数过低，驱动系统长期处于高负载状态，容易导致制动响应延迟。

某锂电模组项目中，RGV长期在额定负载95%以上运行。随着设备使用时间增加，减速机背隙逐渐增大，导致后期定位误差明显扩大。

后续通过重新调整载重余量，并增加电子防摇算法后，定位稳定性明显提升。

轨道长度为什么决定驱动方案？

短距离RGV与长距离RGV，在载重参数计算逻辑上完全不同。

例如：

• 10米轨道更多考虑定位响应

• 100米轨道更关注供电稳定性

• 300米以上则需要考虑轨道热变形与电压损耗

某冷链仓储项目中，由于轨道长度达到180米，前期仍采用拖链供电方案。低温环境下拖链长期弯折后频繁断裂，最终不得不整体改造为滑触线供电。

长距离重载RGV通常更适合采用滑触线供电，可有效降低拖链疲劳问题。

高频运行为什么必须重新核算载重？

很多RGV项目在空载测试时运行正常，但正式投产后故障频发，本质原因在于：

连续运行工况完全不同。

某自动化立库项目中，RGV理论运行频率仅按每小时80次设计。但实际生产高峰期达到每小时220次，导致电机长期高温运行。

最终项目组发现：

虽然单次载重未超标，但长期高频启停导致驱动系统持续过载。

后续通过：

• 增加强制散热

• 优化加减速曲线

• 调整调度逻辑

设备运行稳定性明显改善。

不同工业场景下的RGV参数推荐方案

不同工业行业，对RGV载重参数的理解完全不同。

在汽车焊装行业，RGV通常需要与机器人、输送线、夹具系统联动，因此更强调节拍同步能力。很多项目即使载重不高，也会采用伺服驱动方案，以保证停靠精度。

而钢铁行业则完全不同。

某钢卷搬运项目中，单次运行载荷达到30T以上。由于现场存在高温粉尘环境，项目组最终采用：

• 双驱动结构

• 锻钢车轮

• 重载减速机

• 低速大扭矩控制

虽然整体运行速度不高，但设备连续运行稳定性明显优于普通方案。

新能源锂电行业则更关注震动控制。

某电芯PACK项目中，由于RGV运行震动过大，导致视觉定位系统频繁报警。后续通过降低加速度，并增加聚氨酯减震结构后，设备对接成功率明显提高。

RGV参数配置错误会导致哪些问题？

载重余量不足导致减速机寿命下降

某模具搬运项目中，客户为了降低采购成本，直接按照理论8T工件选择8T RGV。

但实际运行后：

• 工装夹具增加约1.5T

• 频繁急停

• 地轨局部不平

导致减速机长期高负荷运行。

不到一年，减速机内部齿轮已经出现明显磨损。

后续重新更换为12T结构后，系统稳定性明显改善。

速度过高导致制动距离失控

某自动化产线项目中，为提高节拍，将RGV速度提升至90m/min。

结果在满载状态下：

制动距离超过安全预留区域。

多次出现工位对接失败。

后续通过重新计算惯性负载，并采用S型减速曲线后，问题得到解决。

偏载导致车轮异常磨损

重型机械行业经常出现偏载工况。

某大型设备壳体搬运项目中，由于工件重心严重偏移，导致RGV单侧轮压长期过高。

投产4个月后：

一侧车轮已经出现明显剥落。

后续通过：

• 增加平衡轮组

• 调整工装支撑点

• 优化轨道基础

车轮寿命提升超过60%。

高频运行导致电机持续温升

在自动化仓储行业，很多RGV项目24小时连续运行。

某立库系统中，由于调度频率远超设计值，驱动电机长期保持高电流状态。

后续通过热成像检测发现：

电机温升已经超过设计极限。

最终项目组通过增加备用RGV分流运行后，设备温升明显下降。

真实项目案例分析

汽车焊装车间RGV节拍优化案例

某汽车主机厂焊装车间在升级自动化物流系统时，引入多台RGV负责焊装夹具转运。前期项目为了提高节拍，将RGV运行速度设定为80m/min，同时采用较高加速度。

系统投产初期运行正常，但进入满产阶段后，工位对接偏差开始逐渐扩大。

现场检测发现：

高速减速阶段产生较大惯性冲击，导致编码器反馈出现短暂波动。

后续项目组重新调整伺服减速曲线，并增加提前减速区域后，定位精度重新稳定在±2mm以内。

同时由于冲击降低，轨道磨损速度也明显下降。

新能源PACK车间定位失效案例

某新能源电池PACK车间中，RGV需要完成自动对接上下料。

项目初期仅按照理论重量配置驱动系统，未充分考虑夹具重量与连续运行频率。

投产数月后：

设备频繁出现对接失败。

后续排查发现：

减速机长期高负载运行后背隙逐渐增大。

最终项目组重新提高载重安全余量，并优化制动参数后，对接成功率恢复至99%以上。

钢铁行业重载轨道磨损案例

某钢厂钢卷搬运系统中，RGV长期搬运25T以上钢卷。

由于现场地基存在微小沉降，导致部分轨道受力异常。

运行一年后：

局部轨道已经出现明显压痕。

后续项目组通过：

• 重新校正轨道水平

• 增加轨道基础强度

• 优化车轮材质

• 降低瞬时加速度

最终轨道寿命明显提升。

企业如何制定更合理的RGV参数方案？

成熟的RGV项目，通常不会直接从设备参数开始，而是先进行完整工况分析。

真正合理的参数方案，往往需要先明确：

• 实际节拍要求

• 峰值运行频率

• 工件重心状态

• 是否存在偏载

• 是否24小时连续运行

• 后期是否扩产

• 是否需要多车调度

某重型机械制造项目中，客户初期仅计划搬运8T工件。但项目组在工况调研时发现，后期可能升级至12T。

因此前期直接预留了更高驱动余量。

虽然初始成本略有增加，但后期扩产时无需重新更换整套驱动系统，大幅降低了改造成本。

此外，很多企业容易忽视轨道基础问题。

实际上：

RGV寿命不仅取决于车体本身，更取决于轨道施工质量。

轨道平整度、焊接应力、基础沉降都会直接影响轮压分布。

很多所谓“车轮质量问题”，本质上其实是轨道基础问题。

常见问题 FAQ

RGV载重越大越好吗？

不是。载重过大会增加惯性负载与制动距离，还可能降低运行节拍。

RGV载重一般需要预留多少余量？

通常建议预留20%~50%动态安全余量，重载行业可能更高。

重载RGV为什么容易出现轨道磨损？

主要原因包括轮压过高、轨道基础不平、偏载运行以及频繁急停冲击。

RGV速度一般设置多少合适？

需要结合载重、节拍与制动距离综合计算，重载项目通常不建议过高速度。

RGV适合24小时连续运行吗？

可以，但必须考虑电机温升、减速机寿命以及维护周期。

滑触线供电和锂电池供电如何选择？

长距离高频运行通常更适合滑触线，短距离柔性调度更适合锂电池。

RGV定位精度一般能做到多少？

普通工业场景通常在±5mm以内，高精度锂电行业可达到±1~2mm。

为什么RGV容易出现车轮开裂？

通常与偏载、轨道冲击、轮压超标以及材质选择不合理有关。

高频运行为什么容易导致电机过热？

因为频繁启停会导致持续高电流输出，长期运行后温升明显增加。

RGV轨道长度越长越难控制吗？

是的。长距离轨道需要重点考虑供电压降、热变形与通讯稳定性。

结语

RGV载重参数的合理选择，本质上并不是简单选择一个“吨位”，而是一个完整的工程系统计算过程。

真正稳定可靠的RGV系统，需要同时考虑：

• 动态载荷

• 启停冲击

• 调度节拍

• 连续运行工况

• 轨道结构

• 电机温升

• 后期扩容需求

很多后期故障频发的RGV项目，并不是设备本身存在问题，而是在前期参数选型阶段，没有真正结合工业现场工况进行系统化分析。

尤其是在新能源汽车、钢铁冶金、自动化仓储以及重型机械制造行业，不同工况之间的差异极大，简单套用标准参数方案，往往会在后期运行阶段暴露大量问题。

从长期运行稳定性来看，真正合理的RGV参数方案，必须建立在真实工况分析、动态载荷计算以及工程调试经验基础之上。

只有这样，RGV系统才能真正兼顾：

运行效率、设备寿命与长期维护成本。
